| Tipo de Chapa |
Chapas de metal sensível ao violeta (405nm)
Medida da chapa: 0.14mm até 0.3mm (0.0055" até 0.012")
Chapas à base de halóides de prata e fotopolímero (opcional)
|
Tamanho da Chapa
|
Mínimo 290 x 384 mm (11.4 x 15.15 polegadas).
Máximo 635 x 927 mm (25 x 36.5 polegadas)
|
| Tamanho Máximo da Imagem |
Igual ao tamanho da chapa
|
Tipo do Laser
|
Laser-diodo Violeta de 405 nm para mais de 10.000 horas de exposição de chapa
5mW padrão (grava chapas à base halóides de prata),
30mW opcional (grava chapas à base de fotopolímero)
|
Tecnologia
|
Sistema "Precision Dual Driver" e de Barra de Pinos garantem o registro da imagem para a chapa e da chapa para a prensa
|
Velocidade de Gravação de Chapa
|
1,49 minuto por chapa no tamanho máximo com 1270 dpi
ou 33 chapas por hora ou
2,58 minutos por chapa no tamanho máximo com 2540 dpi
ou 20 chapas por hora
4 minutos por chapa no tamanho máximo com 3556 dpi
ou 15 chapas por hora
|
| Resolução |
1200 até 3556 dpi
|
| Lineatura |
Até 200 lpi ou 78,7 lcm
|
| Tamanho do Ponto |
18 (0,018mm) microns
|
Repetibilidade e
Registro
|
Repetibilidade (chapa-após-chapa) de 0,025 milímetros, mais ou menos 25 microns (Um micron — milímetro dividido mil vezes) em 6 chapas consecutivas. Sistema de registro com barra de pinos.
|
Interface
|
Fast/Wide SCSI-2 para transferência de 20 Mbytes por segundo
|
Carregamento e
Descarregamento
da Chapa
|
Carregamento "autoloader", para o carregamento automático de chapa sem remoção de folha protetora da chapa. O sistema de remoção automatico da folha protetora (slip sheet removal) é opcional. Descarregamento automático da chapa para processadoras online (incluso)
|
Bomba de vácuo
|
Requerida somente para o carregamento "autoloader" com sistema automático de remoção de folha protetora da chapa (slip sheet removal).
283 l/min., 75 PSI
|
Ambiente
|
Luz de segurança amarela
|
Software
|
CtServer® — Software de controle para integração com fluxos de trabalho (Workflows) — Aceita arquivos Tiff (1-bit)
RIP Harlequin Classic Edition — PostScript Nível 3 (Opcional)
Retícula Estocástica — Harlequin Dispersed Screening ou HDS (Opcional) — Tipo de estocástica: HDS Super Fine (prova de cor), HDS Fine (300lpi / 10 microns), HDS Medium (200lpi / 20 microns), HDS Super Coarse (150lpi) e HDS Coarse (100lpi)
|
Força
|
110/240 Volts, 3 Amps, Máximo 250 Watt, 50/60 Hz
|
Temperatura
|
Operacional de 17 - 30 ºC, Dissipação de Calor: 850 BTU/hora
|
Umidade
Relativa do Ar
|
45 - 65 %, operar fora desta faixa pode afetar o desempenho
|

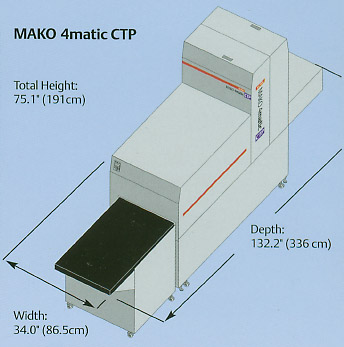

Tamanho
|
191 x 336 x 86,5 cm (Saída da Chapa: 90,17 - 93,98 cm)
|
Peso
|
409 Kg
|
PC Incluso
|
· Mini-Torre Pentium 4 de 2.0GHz ou superior com 256Mb de RAM
· 2x HardDisk de 40Gb
· Windows XP Professional (Inglês)
· ECRM CTServer 4.x ou superior
· 3.5" Floppy Drive, Keyboard, Mouse e CDROM 48x
· Placa de Rede Integrada de 1.0 Gigabit
· Adaptadora SCSI (para interface com a Mako 4matic)
· Cabo SCSI de 2 metros
|
