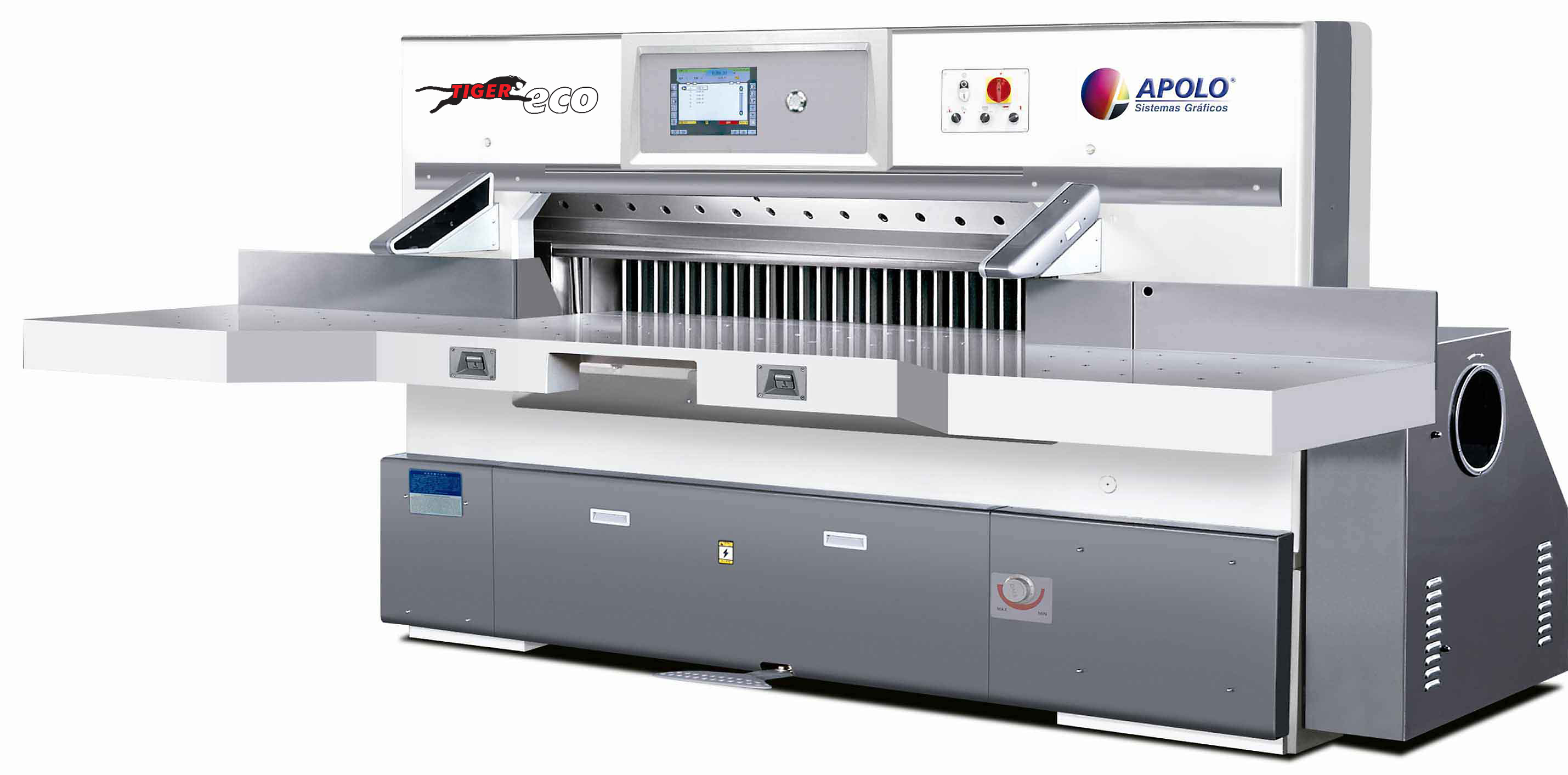

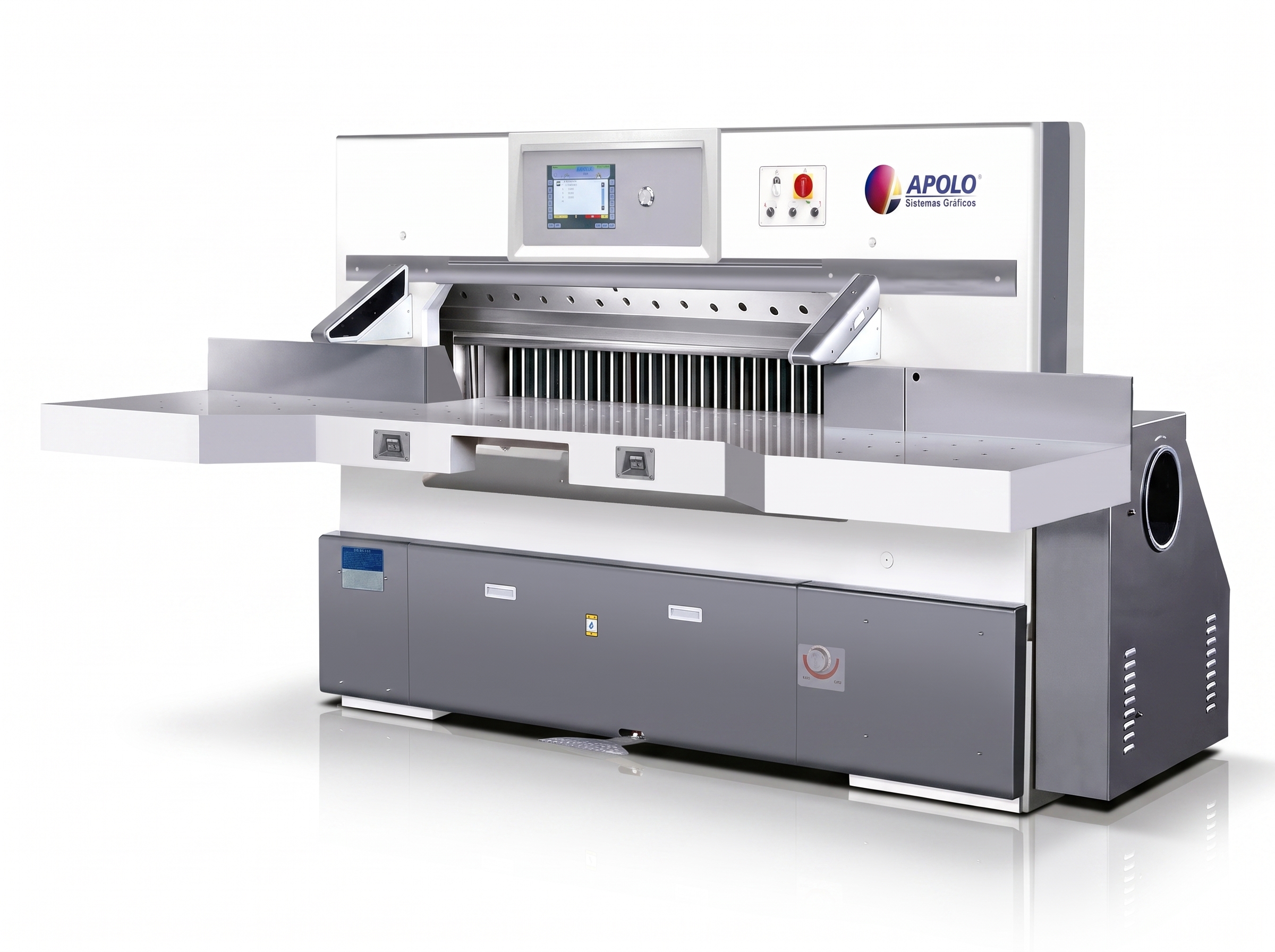

Tiger Eco (Guilhotina Linear)


Preparadas para Norma Brasileira NR-12

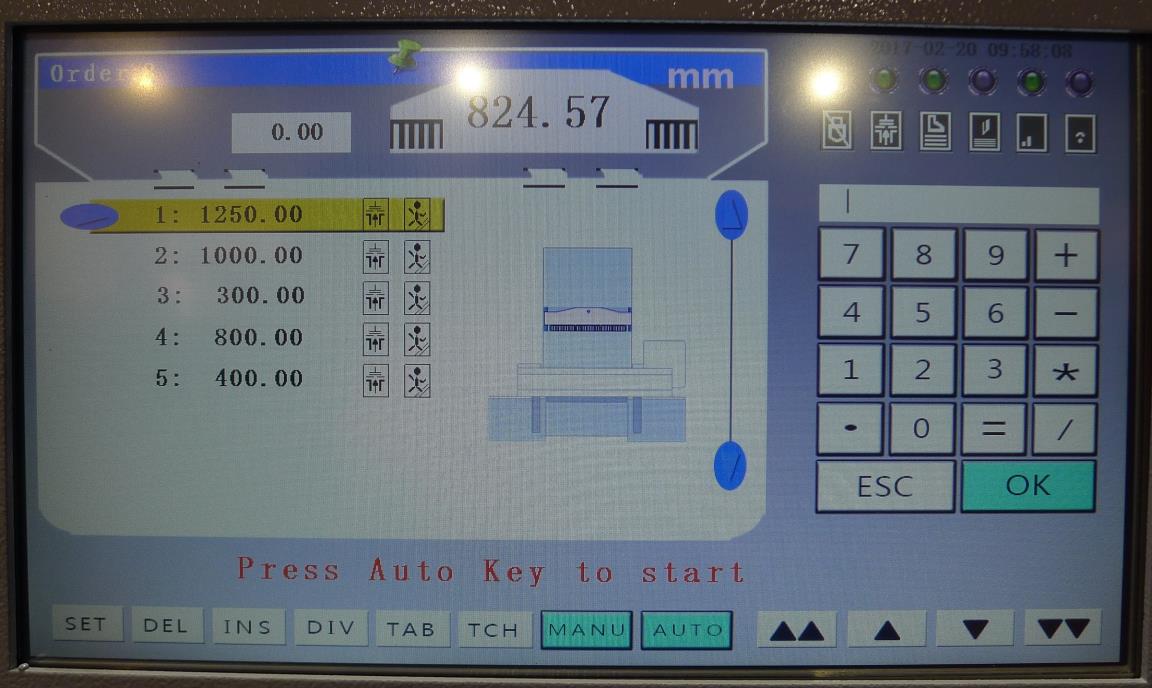

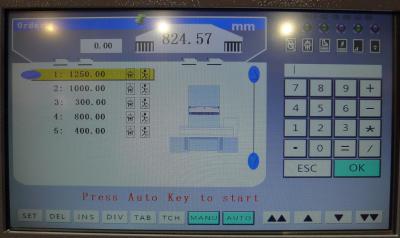

  • Tela Touch Screen de 10 polegadas.
  • Programação de até 100 mil programas de corte, com até 200 sequências de corte cada.
  • Resolução de esquadro de 0,01 mm, servo controlado.
  • Mesa de trabalho cromada, sem ranhuras, com duplo guia linear importado, e colchão de ar.
  • Fundição de resina de alta qualidade.
  • Dispositivo de assistência mecânica para substituição de facas.
  • Dispositivo de segurança de proteção contra sobrecarga.

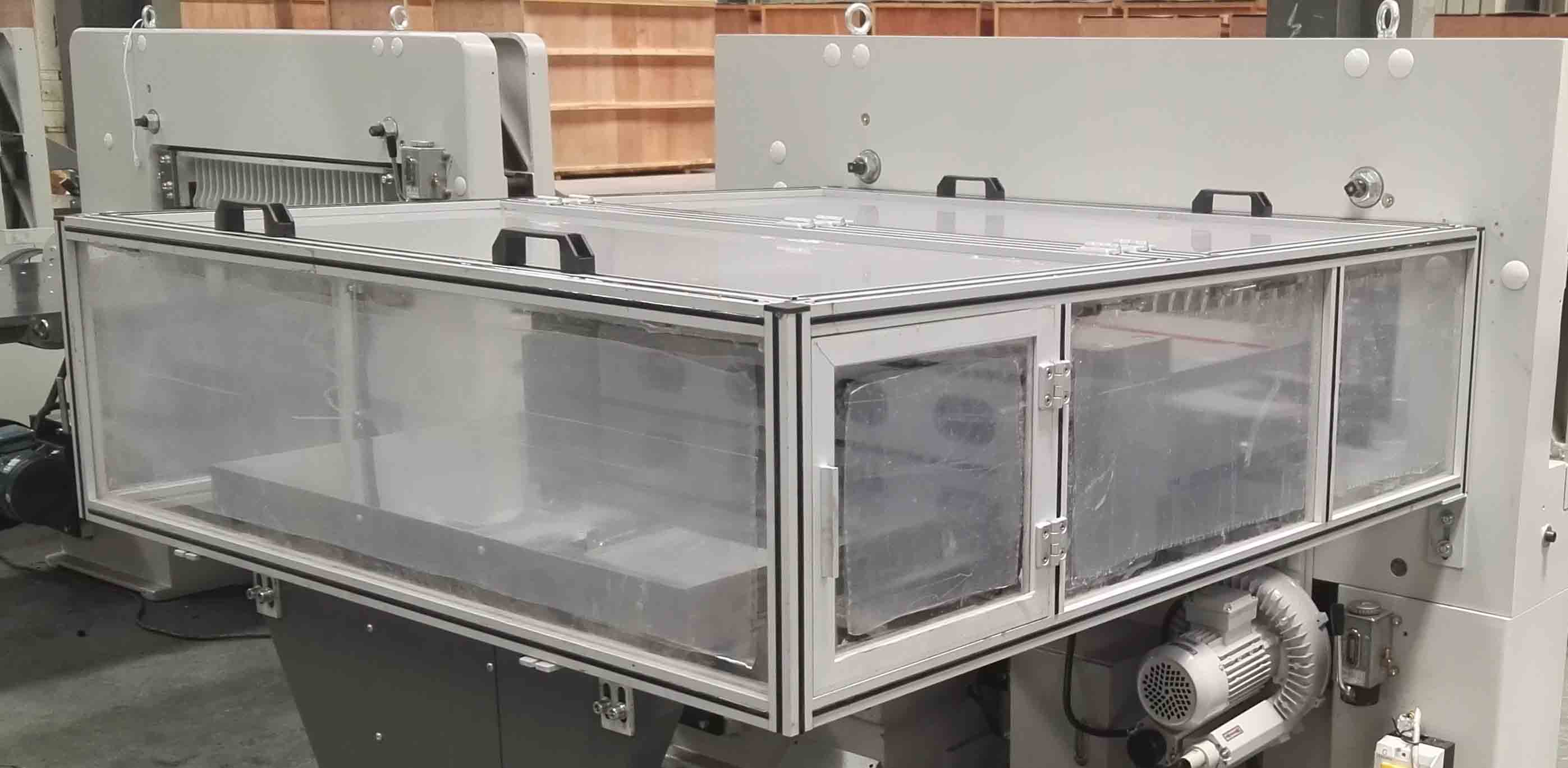

  • Dispositivo de proteção fotoelétrico infravermelho.
  • Faca de corte somente operado pressionando dois botões ao mesmo tempo.
  • Lâmpada fluorescente e indicador de linha de corte.
  • Dispositivo ejetor para barra de faca.
  • Usa componentes importados no sistema hidráulico.
  • Usa unidades eletrônicas importadas como TOSHIBA, LG, Schneider, Fotek e Delta.
  • Controle PLC Delta.
  • Conduzido pelo servo motor, a velocidade máxima do esquadro é de 30 m/min.
  • Use componentes mecânicos importados como NSK Bearing.
  • Ajuste a pressão hidráulica manualmente, e o papel pode ser pressionado duas vezes pelo sistema de aumento de pressão.


    Especificações


Parâmetros Técnicos

Modelo 780 920 1150 1300 1370 1640 2000 2200 2600 4000
Largura de corte (mm) 780 940 1150 1300 1370 1640 2000 2200 2600 4000
Comprimento de corte (mm) 780 940 1150 1300 1370 1600 1600 1600 2600 2600
Altura de corte (mm) 115 120 160 120 160 160 160 120 120 120
Comprimento da mesa dianteira (mm) 610 610 700 700 700 700 700 700 700 700
Altura da mesa frontal (mm) 930 930 930 930 930 930 930 930 930 930
Consumo de potência do motor principal (kW) 3 3 5,5 4 5,5 5,5 7,5 7,5 7,5 11
Max. Pressão do balancim (dan) 3000 3500 5000 5000 5000 5500 6500 6500 6500 6500
Velocidade de corte (tempos / min) 42 42 42 42 42 42 42 42 32 32
Peso Líquido (kg) 2000 2300 3800 3500 4500 6500 9600 10600 12000 15000
Peso bruto (kg) 2200 2500 4000 3700 4700 6700 9900 10900 12300 15300
Dimensão total L × W × H (m) 2 × 2,1 × 1,5 2,3 × 2,1 × 1,5 2,5 × 2,7 × 1,6 2,7 × 2,9 × 1,6 2,8 × 3,2 × 1,7 3 × 3,2 × 1,7 3,6 × 3,2 × 1,6 3,6 × 3,4 × 1,6 4 × 3,4 × 1,6 5 × 3,4 × 1,6
Tamanho da embalagem L × W × H (m) 2,3 × 1,42 × 1,9 2,3 × 1,42 × 1,9 2,65 × 1,62 × 1,9 2,85 × 1,42 × 1,9 2,85 × 1,62 × 2 3,15 × 1,4 × 2 3,6 × 1,7 × 2,25 4 × 1,7 × 2,4 4,6 × 1,7 × 7 4,8 × 1,7 × 3
