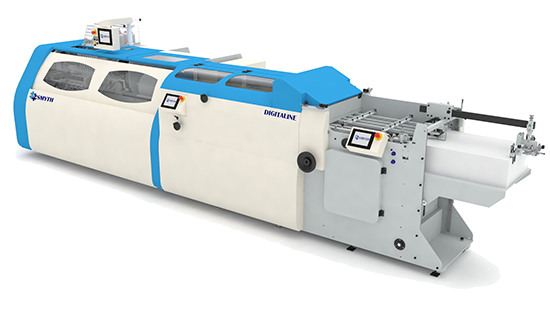

Smyth Digitaline (Dobra e Costura Automática para Digital e Offset)

Sistema híbrido de dobra e costura de livros

A Digital Digital Smyth é um sistema integrado de produção para livros impressos digitalmente e offset , que combina dobra e costura de linha. É a solução ideal para a produção de livros e catálogos costurados, compostos do caderno de 4 e 8 páginas .



Tamanho da folha impressa digitalmente até 720 x 720 mm
A máquina de costura automática de livros também pode ser usada como uma máquina autônoma convencional
Possibilidade de misturar folhas litográficas e impressas digitalmente
Personalização de livros, anuários, agendas e catálogos por um preço baixo, explorando a vantagem de custo que advém da automação.

A Digital Digital Smyth é um sistema integrado de produção para livros impressos digitalmente e offset , que combina dobragem e costura de linha. É a solução ideal para a produção de livros e catálogos costurados, compostos de caderno de 4 e 8 páginas.
Maior eficiência é obtida pela nova unidade de dobra, que alimenta diretamente as folhas digitais na máquina de costura automática de livros FF-240 . Esta máquina de costura vem equipada com o alimentador para cadernos impressas em offset, permitindo a personalização de livros a um baixo custo.
A produção de livros de curta duração também se beneficia dos recursos técnicos avançados, que incluem a possibilidade de inserção de cadernos de 4 e 8 páginas no sistema, dando a vantagem de otimizar a área de impressão utilizada das impressoras digitais, reduzindo drasticamente os custos de produção.
O sistema é composto pela nova modalidade automática de inserção e dobragem cruzada mod. PB, equipado com uma Bolsa, conectado em linha com a nova máquina de costura de livros FF-240.

mod. PB - Automatic Inserting e Cross Folding equipado com uma Bolsa

  AlimAlimentador de folhas de tamanho grandeentador de folhas de tamanho grande
A Digital Digital Smyth vem equipada com um alimentador de folhas automático de tamanho grande para executar folhas B2 (paisagem ou retrato) até 720 x 720 mm. .




Uma pasta fivela  Uma Bolsa
O sistema é fornecido completo com uma Bolsa paralela para produzir cadernos de 8 páginas.
Esse recurso permite reduzir o número de cliques de impressão, diminuindo assim os custos de produção do livro costurado em comparação à sua produção convencional em cadernos de 4 páginas, ignorando a operação de corte.

Estação de Inserção
  Estação de Inserção
 Está posicionado logo após a unidade de dobra. A estação de inserção permite o agrupamento combinado de folhas planas e dobradas. Em seguida, as folhas são alinhadas em ambos os lados e transferidas para a unidade de faca cruzada para   executar a dobra em cruz.


Unidade de dobra cruzada
 Unidade de dobra cruzada
 É equipado com uma faca acionada por motor sem escova. Esta faca cruzada dobra as folhas inseridas por meio de seu movimento vertical de baixo para cima, preparando os cadernos a serem costuradas. A qualidade de dobra resultante é excelente.


 Sistema de indexação patenteadoSistema de indexação patenteado
 O Sistema de Indexação é composto de duas placas acionadas pneu maticamente que pressionam a lombada de cadernos novamente, antes de serem transferidas para o selim fixo da máquina de costura de livros.



FF-240
   Smyth FF-240 - Máquina de costura automática para livros
 O Smyth FF-240 é o modelo de entrada das máquinas de costura automáticas para livros da Smyth. Ele é projetado para todos os encadernadores de livros que desejam ser independentes na produção de livros encadernados. Este modelo pode satisfazer todos os requisitos de produção, combinando o uso fácil e o baixo investimento com um design compacto e sólido.
 A máquina de costura automática de livros também pode ser usada como uma máquina autônoma convencional .

  AliMettifoglio automaticomentador automático de assinatura
 A máquina de costura de livros vem equipada com o alimentador de assinatura automática com 4 aberturas superiores + 4 inferiores ativadas pelo programador eletrônico. Também é possível costurar os cadernos com sobreposição de até um tamanho   mínimo de 10 mm no mesmo lado.



    Especificações
Tamanho da folha:
Max 720 x 720 milímetros
min. 135 x 170 mm (modo de 4 páginas).
Min. 270 x 170 mm (modo de 8 páginas).
Velocidade de alimentação mecânica da folha:
Max 200mt / min
No. de pontos de costura:
8
Comprimento do ponto de costura:
24 mm
Consumo de ar:
Máx. 200 Nl / min. a 5 bar
Peso do papel:
Min. 50 g / m² - Max 180 g / m²
Consumo de energia:
9 Kw
Tensão padrão:
400V - 50Hz trifásico
Peso total:
2900 kg
Dimensões:
6,15 x 1,62 x H 1,43 mt
Inserida 4 páginas na assinatura de 8-16-24-32 páginas
Tamanho do caderno:
Max 390 (espinha) x 320 (largura) mm
min. 135 (espinho) x 85 (largura) mm
Inserção de 8 páginas na assinatura de 16-24-32 páginas
Tamanho do caderno:
Max 360 (coluna) 260 x (largura) mm
min. 135 (espinho) x 85 (largura) mm
Máquina de costura de livros off-line FF-240 com alimentação automática de assinatura Litho
Tamanho do caderno:
Max 320 (coluna) 390 x (largura) mm
min. 80 (espinha) x 150 (largura) mm
Velocidade mecânica máxima:
145 ciclos / min
